Каковы компоненты системы гидравлической подвески? Какова функция?
Система гидравлической подвески трактора используется для подсоединения подвесных или полуподвесных сельскохозяйственных орудий, а также для управления подъемом, опусканием и рабочей глубиной сельскохозяйственных орудий.
(1) Система гидравлической подвески трактора состоит из гидравлической системы и рычажного механизма (рис. 3-31).
(Рис. 3-31). Принципиальная схема устройства гидроподвески
1. Масляный насос 2. Масляный бак 3. Распределитель 4. Рукоятка управления 5. Масляный цилиндр 6. Тяга 7. Подъемная штанга 8. Сельскохозяйственное орудие 9. Верхняя тяга 10. Подъемный рычаг
Гидравлическая система в основном состоит из масляного насоса, распределителя, масляного цилиндра, вспомогательных устройств (масляного бака, маслопровода, фильтра и т. д.) и механизма управления.
Рычажный механизм в основном состоит из подъемного рычага, верхнего звена, подъемной штанги и нижнего звена.
(2) Многие небольшие тракторы оснащены механизмом гидравлической разгрузки для повышения эффективности транспортировки и снижения трудоемкости.Гидравлический механизм сброса обычно состоит из масляного насоса, распределительного клапана, управляющей тяги, гидравлического масляного бака, маслопровода, гидравлического масляного цилиндра и вспомогательного поддерживающего механизма (рис. 3-32). Во время работы гидравлический масляный насос приводится в действие выходным валом трансмиссии или другими устройствами для откачки гидравлического масла из масляного бака и подачи масла под давлением в рабочую камеру масляного бака через распределитель для подъема каретки. и реализовать автоматический сброс; После того, как товар выгружен, задействуйте распределитель, чтобы остановить подачу масла в масляный бак, и одновременно соедините масляный бак с масляным баком, чтобы тележку можно было сбросить под действием собственного веса.

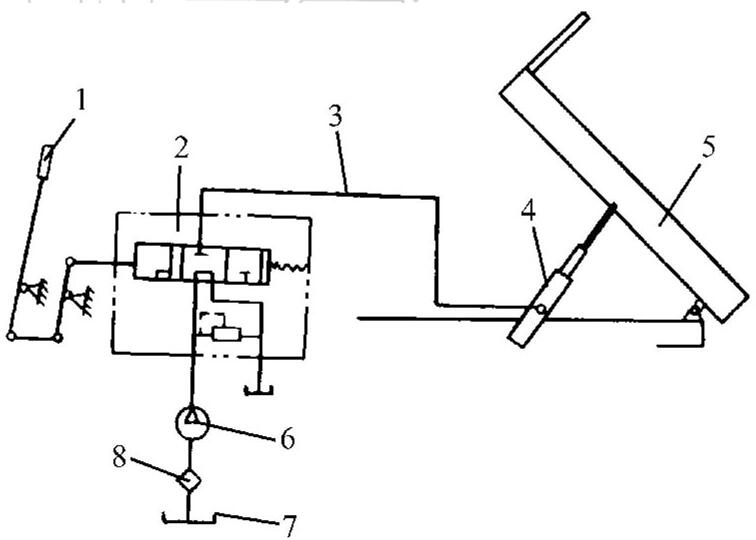

Рис. 3-32 Структурная схема гидроотвала
1. Рычаг управления 2. Распределительный клапан 3. Маслопровод 4. Масляный цилиндр 5. Каретка 6. Масляный насос 7. Масляный бак 8. Фильтр
Как правильно эксплуатировать и использовать систему гидравлической подвески?
Функция гидравлической системы подвески:
При перемещении трактора поднимите подвешенные сельскохозяйственные орудия; Отрегулируйте глубину сельскохозяйственных орудий во время ведения сельского хозяйства; Масло под давлением на выходе используется вспомогательными инструментами (такими как самосвальный прицеп). Он имеет мощную регулировочную ручку и ручку регулировки положения. Когда система гидравлической подвески не используется, обе рукоятки следует перевести в самое нижнее положение (не устанавливайте обе рукоятки одновременно в положение подъема)
Во время работы обратите внимание на следующие моменты:
(1) Правильно зацепите сельскохозяйственные орудия
При сцепке сельскохозяйственных орудий установите рукоятку управления подъемом в положение опускания. Запустите трактор, чтобы медленно двигаться задним ходом, чтобы приблизиться к сельскохозяйственному орудию. Сначала соедините сельскохозяйственное орудие с левой нижней тягой, а затем с правой нижней тягой. Если вал инструмента не совмещен с отверстием тяги, поверните регулировочную трубку правой диагональной тяги, чтобы изменить ее длину, и, наконец, подсоедините верхнюю тягу. После соединения все тяги блокируются стопорными штифтами. Переднее и заднее горизонтальное положение сельскохозяйственных орудий регулируется верхней тягой. Поверните промежуточный соленоид во время регулировки и законтрите его гайками после регулировки. Левое и правое горизонтальное положение сельскохозяйственных орудий регулируются диагональной тягой, при необходимости также можно регулировать длину левой диагональной тяги.
(2) Правильный подъем и транспортировка сельскохозяйственных орудий
Как рукоятка регулировки усилия, так и рукоятка регулировки положения могут управлять подъемом и опусканием сельскохозяйственных орудий, но они используются в разных ситуациях. Когда используется одна ручка, другая ручка должна быть поднята и заблокирована. Переместите рукоятку вперед, чтобы опустить навесное оборудование, и переместите навесное оборудование назад, чтобы поднять его. Время, необходимое для подъема и опускания сельскохозяйственных орудий, обычно увеличивается до 3 секунд и уменьшается примерно до 1 секунды. Трактор был отрегулирован перед отправкой с завода и не требует замены во время эксплуатации.
Когда трактор работает в поле, он должен сначала поднять сельскохозяйственные орудия, затем повернуть, а затем опустить сельскохозяйственные орудия при выходе на прямую. Запрещается использовать ручку регулировки усилия для опускания сельскохозяйственных орудий на твердом дорожном покрытии во избежание повреждения сельскохозяйственных орудий из-за слишком высокой скорости падения.
Когда трактор подвешивает сельскохозяйственные орудия для перемещения на большие расстояния, вкрутите маховик отсечного клапана с левой стороны подъемника, чтобы зафиксировать сельскохозяйственные орудия в поднятом положении, установите ручку регулировки усилия и положения в положение опускания и затем поставьте активную рукоятку коробки отбора мощности в положение «открыто», чтобы вал отбора мощности перестал работать, а затем снова верните ее в положение «закрыто» после передачи. Когда трактор буксирует прицеп для транспортировки, подъемный рычаг следует перевести в положение опускания и ввинтить в отсечной клапан, чтобы избежать ненужного износа. При ввинчивании и запирании отсечного клапана следует учитывать, что гайка штока клапана служит для запирания после ввинчивания отсечного клапана.
(3) Правильно используйте ручку регулировки усилия.
Энергосбережение за счет силового регулирования обеспечивает относительно равномерную глубину обработки почвы и тяговое усилие и в основном используется при обработке земли на неровных полях. При вспашке обычно используется метод регулировки усилия: сначала верните ручку регулировки усилия и положения обратно в положение подъема, затем переместите рукоятку регулировки усилия вперед, сельскохозяйственное орудие начнет падать и падать в почву. Когда сельскохозяйственное орудие достигает необходимой глубины обработки, остановите движение рукоятки и заблокируйте рукоятку регулировки усилия с помощью маховика позиционирования, чтобы рукоятка перемещалась в фиксированное положение каждый раз, когда опускается сельскохозяйственное орудие.
(4) Правильное использование ручки регулировки положения
Метод регулировки положения заключается в том, чтобы сначала установить две рукоятки регулировки силы и положения в положение подъема, а затем переместить рукоятку регулировки положения вперед, чтобы опустить сельскохозяйственное орудие; Чем больше вы продвигаетесь вперед, тем больше будут падать сельхозорудия, то есть, соответственно каждому положению рукоятки регулировки положения, сельхозорудия также сохранят определенное положение относительно трактора. Метод регулировки положения обычно используется для ротационной обработки почвы и боронования, уборки урожая, подъема, бульдозирования, самосвального прицепа и других операций на непахотных землях. При условии ровной поверхности и небольшого изменения сопротивления почвы регулировку положения можно использовать и для вспашки. При вспашке, когда сельхозорудие достигает необходимой глубины,
(5) Правильно выберите точку соединения верхнего звена
При использовании регулировки усилия для контроля глубины обработки передний конец верхней тяги должен быть соединен со средним соединительным штифтом; Когда для управления глубиной обработки используется регулировка положения, передний конец верхней тяги следует соединить с нижним соединительным штифтом. Запрещается использовать соединительный штифт верхней тяги для тяги во избежание повреждения руля высоты.
(6) Гидравлический выход
Тракторы Wade WD40~50 оснащены выходными масляными отверстиями для подачи масла под высоким давлением для сельскохозяйственных орудий или прицепов. Установить рукоятку регулировки усилия и положения в положение опускания, удалить масло из гидроцилиндра, ввернуть регулирующий маховик отсекающего клапана с левой стороны подъемника, зафиксировать рукоятку регулировки усилия в положении подъема, а затем завинтить извлеките заглушку масляной пробки выходного отверстия с правой стороны подъемника, установите узел выходной масляной трубы и соедините его с сельскохозяйственным орудием или прицепом, используйте рукоятку регулировки положения для управления гидравлическим выходным трактом, когда он не при необходимости установить масляную пробку и прокладку, вывинтить регулирующую рукоятку отсечного клапана для восстановления грузоподъемности элеватора.
