Какие обычно используются датчики генератора?
Датчик, который преобразует скорость вращения вращающегося объекта в электрический выходной сигнал. Датчик скорости представляет собой косвенное измерительное устройство, которое может быть изготовлено механическим, электрическим, магнитным, оптическим и гибридным способами. В соответствии с различными формами сигнала датчики скорости можно разделить на аналоговые и цифровые. Значение выходного сигнала первого является линейной функцией скорости, а частота выходного сигнала второго пропорциональна скорости, или его пиковый интервал сигнала обратно пропорционален скорости. Причина большого разнообразия и широкого применения датчиков скорости заключается в том, что в системах автоматического управления и автоматических приборах широко используются различные двигатели. Во многих случаях существуют строгие требования к точному измерению низкой скорости (например, менее одного оборота в час), высокая скорость (например, сотни тысяч оборотов в минуту), стабильная скорость (например, погрешность составляет всего несколько частей на десять тысяч) и мгновенная скорость. Часто используемая скоростьдатчики включают фотоэлектрические, емкостные, переменного сопротивления и тахогенератора.

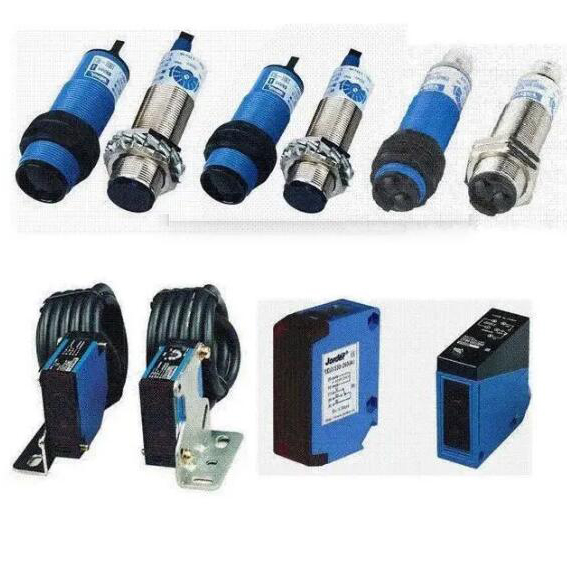

Фотоэлектрический датчик скорости делится на проекционный и отражательный. Считывающая пластина и измерительная пластина проекционного фотоэлектрического датчика скорости имеют одинаковый зазор. Измерительный диск вращается вместе с измеряемым объектом, и свет, проецируемый от источника света на фоточувствительный элемент (см. Фотоэлектрический датчик), будет претерпевать изменение света и тени каждый раз, когда он вращается через зазор, а светочувствительный элемент выдает импульсный сигнал тока. . Отражающий фотоэлектрический датчик оснащен отражающей меткой на измеряемой оси, а свет, излучаемый источником света, падает на измеряемую ось через линзу и полупрозрачную пленку. Когда ось вращения вращается, отражательная способность отражающей метки относительно пятна проекции будет меняться. Когда отражательная способность увеличивается, отраженный свет проецируется на светочувствительный элемент через линзу, а затем посылается импульсный сигнал; Когда отражательная способность уменьшается, датчик не имеет сигнала. Скорость вращения вала можно измерить путем подсчета сигналов за определенное время.
Датчик скорости с переменным сопротивлением относится к датчику с переменным сопротивлением. Три основных типа датчиков переменного магнитного сопротивления, индуктивные датчики, трансформаторные датчики и датчики вихревых токов могут быть преобразованы в датчики скорости. Широко используются индуктивные датчики скорости. Он использует изменение магнитного потока для создания индуцированного потенциала. Его потенциал зависит от скорости изменения магнитного потока. Этот тип датчика можно разделить на тип с открытой магнитной цепью и тип с закрытой магнитной цепью в соответствии с его структурой. Датчик скорости с разомкнутой магнитной цепью имеет простую конструкцию и малый выходной сигнал и не подходит для использования в местах с сильной вибрацией. Датчик скорости с замкнутой магнитной цепью состоит из внешней шестерни, внутренней шестерни, катушки и постоянного магнита, установленных на вращающемся валу. Внутренние и внешние шестерни имеют одинаковое количество зубьев. Когда вращающийся вал соединен с измеряемым валом и вращается вместе, магнитное сопротивление изменяется из-за относительного движения внутреннего зубчатого колеса и внешнего зубчатого колеса, и в катушке генерируется индукционный потенциал переменного тока. Соответствующая скорость может быть измерена путем измерения электрического потенциала.
